Высокотемпературные сплавы GH3536

Свойства продукта Бренд ：JF-Alloy Примерный класс :UNS NO6002，NC22FeD， NiCr22FeMo，Nimonic PE13，HastelloyX Место происхождения: Цзянсу-Даньян, Китай Описание продукта Категория сплава :высокотемпературный сплав Форма подложки :проволока / лента / пруток / труба / лист Серия сплава...

Отправить заявку

Описание

маркер

Свойства продукта

Бренд ：JF-Alloy

Примерный класс :UNS NO6002，NC22FeD， NiCr22FeMo，Nimonic PE13，HastelloyX

Место происхождения: Цзянсу-Даньян, Китай

Описание продукта

Категория сплава :высокотемпературный сплав

Форма подложки :проволока / лента / пруток / труба / лист

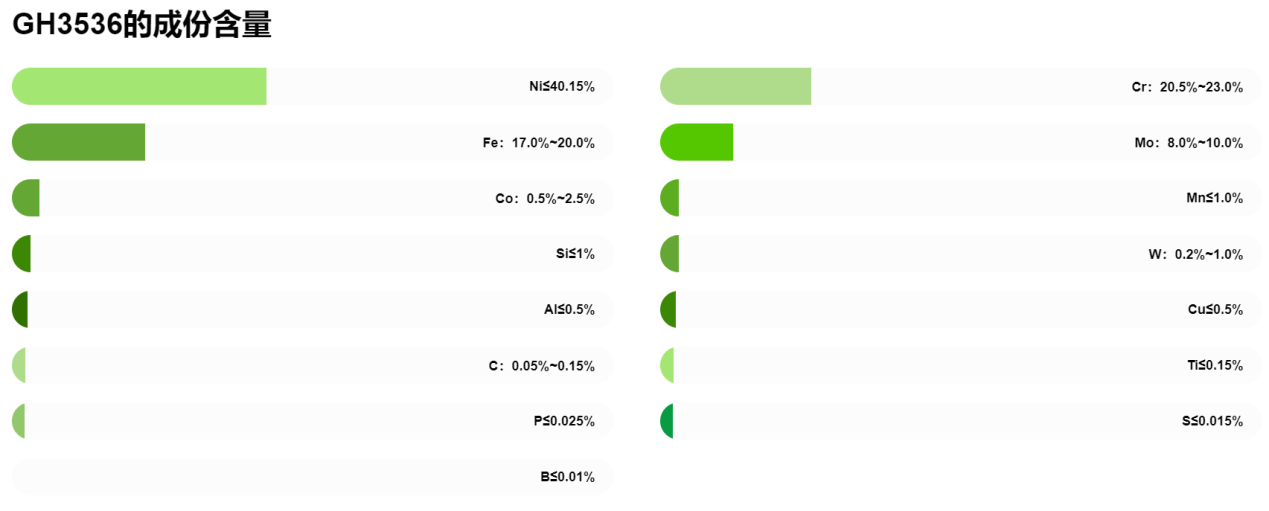

Серия сплава :никель-хром-молибденовый сплав

Стандарт исполнения :GB/T14992

Область применения :авиакосмическая промышленность, нефтехимия, промышленная область

Описание продукта и применение

GH3536 является Ni-Cr-Fe основе твердого раствора усиленной деформации высокотемпературных сплавов, в литье использования соответствующего класса для K4536. сплава в 900 ℃ ниже упорства и ползучести прочности среды; имеет хорошее окисление и коррозионную стойкость, хорошую горячую и холодную обработку формуемость и сварку производительности. Он подходит для изготовления камер сгорания авиадвигателей и других компонентов, используемых в течение длительного периода времени при температуре ниже 900℃, а также высокотемпературных компонентов, используемых в течение короткого периода времени при рабочей температуре до 1080℃. Основной продукцией являются листы, полосы, трубы, прутки, поковки, кольца и точное литье

GH3536 получила чрезвычайно широкое применение в зарубежной авиационной и гражданской промышленности, и была использована в Китае для производства компонентов камер сгорания авиационных двигателей, сотовых конструкций, диффузоров, хвостовых сопел и других компонентов горячего конца

GH3536 готовой продукции Скорость охлаждения является одним из наиболее важных факторов, влияющих на процесс легирования. Быстрое охлаждение контролирует осаждение хрупких карбидных пленок на границах зерен. Когда температура твердого раствора сплава выше 1175 ℃, также легко образуется карбидная пленка на границах зерен. Сплав демонстрирует определенную степень возрастного упрочнения после длительного старения, так что пластичность уменьшается, высокотемпературная прочность также снижается.
